ZA-VV 240平方阻燃電纜介紹

ZA-VV電纜是阻燃銅芯聚氯乙烯絕緣聚氯乙烯護套電力電纜，兩個字母V代表了絕緣和護套的材料都是聚氯乙烯。1*240平方是指電纜的銅芯為240平方毫米。

聚氯乙烯絕緣聚氯乙烯護套電力電纜具有優良的電氣性能和耐化學腐蝕等特點，結構簡單，使用方便，適用于交流額定電壓Uo/U為0.6/1KV及以下的輸配電線路上。

金環宇電纜ZA-VV阻燃電纜用途

適用于交流電壓0.6/1KV及以下的輸配電線路上。

金環宇ZA-VV電纜特性

1、額定電壓Uo/U為0.6/1KV;

2、電纜導體的長期允許工作溫度為70℃;

3、短路時(持續時間不超過5S)電纜導體的溫度不超過160℃;

4、電纜敷設溫度應不低于0℃，其最小彎曲半徑如下：

單芯電纜——無鎧裝20D，有鎧裝——15D;

多芯電纜——無鎧裝12D，有鎧裝——10D;

注(D為電纜外徑mm)。

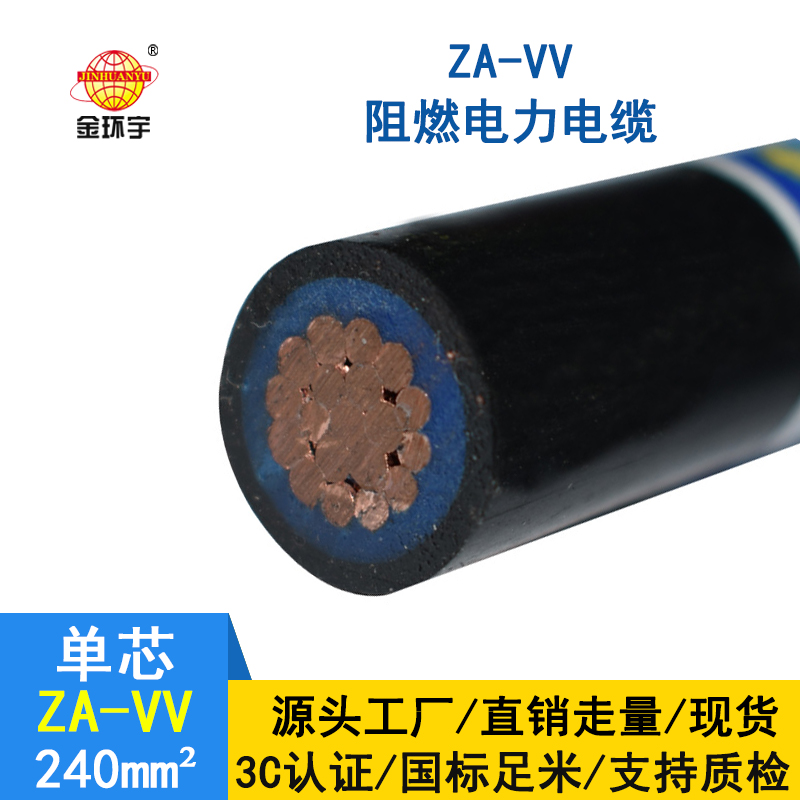

ZA-VV阻燃電纜單芯結構示意圖

1表示銅芯導體；2表示聚氯乙烯絕緣；3表示聚氯乙烯護套。

由內而外的組成部分分別為導體、絕緣層、填充層、護套層，絕緣層和外護套材料都是聚氯乙烯，即PVC塑料;填充層一般為一些較為柔軟的尼龍材料，為了防止電纜內部導體之間的相互直接接觸擠壓。

執行標準

GB/T 12706.1-2008。

金環宇電線電纜ZA-VV 240平方阻燃電纜主要技術參數：

標稱截面(mm²)	電纜參考外徑	允許載流量				電纜參考重量
		空氣中敷設		地埋敷設
		CU	AL	CU	AL	CU	AL
240	28.7	550	427	640	496	2696	1145
